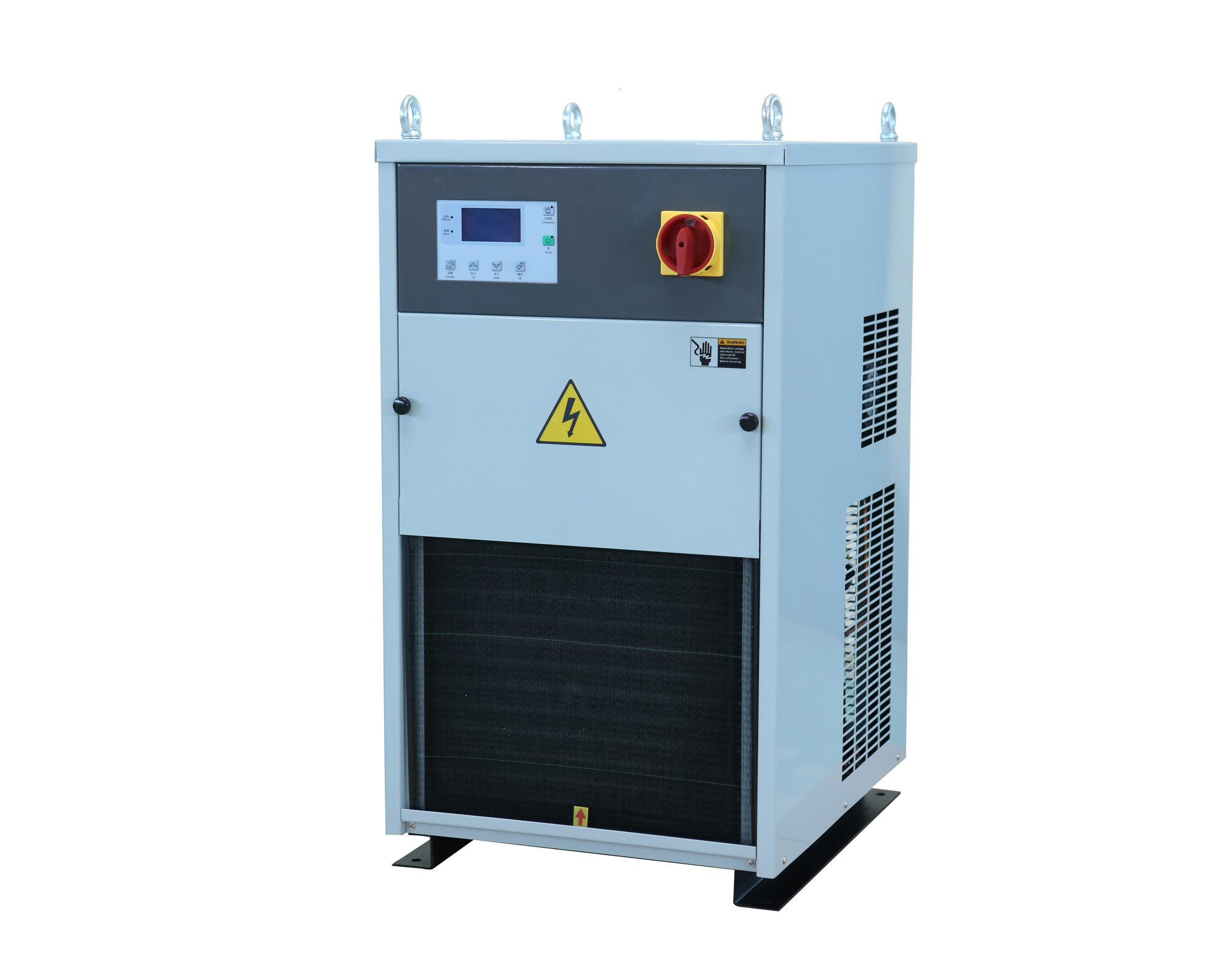

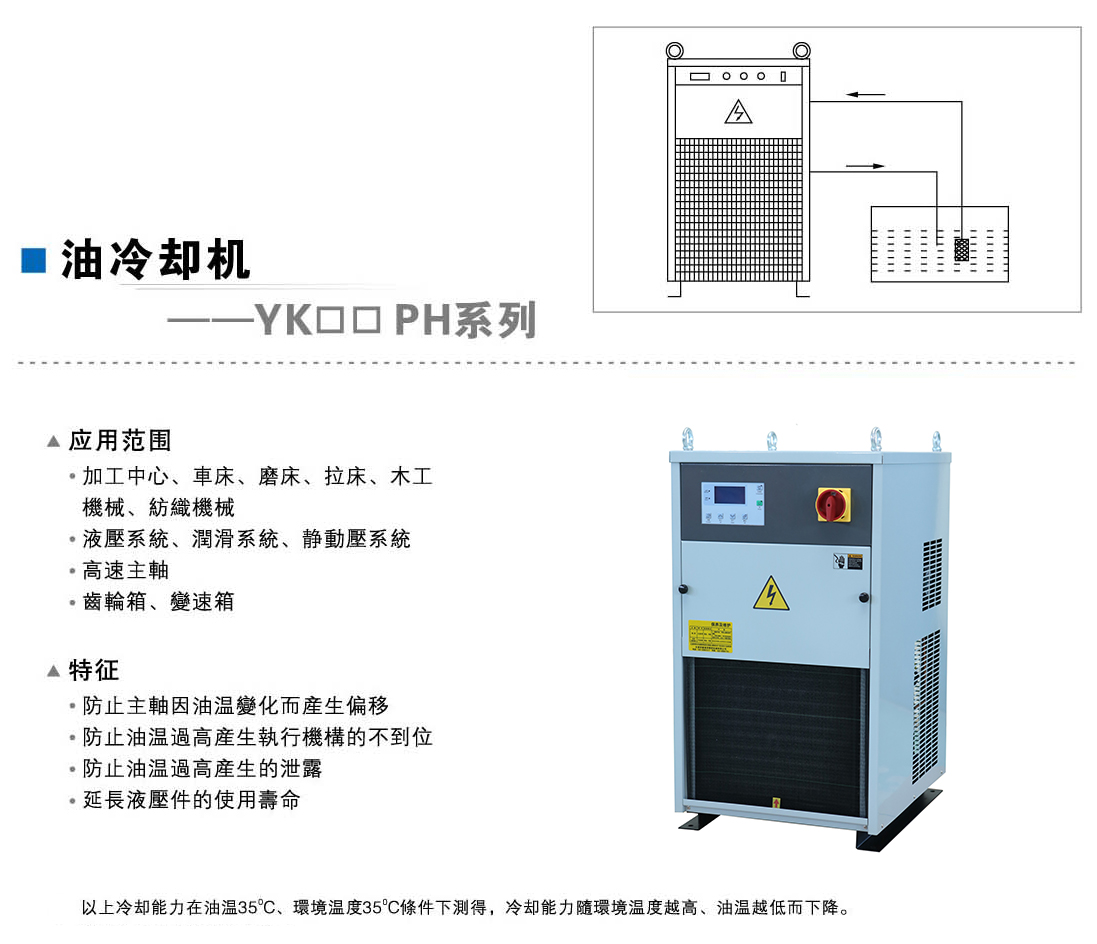

        • 产品名称:油冷却机YKPH

        (一)、应用范围
        ● CNC机床的机械主轴、电主轴;
        ● CNC机床、油压机及各类机械设备的液压站、润滑站;
        ● 放电加工设备的加工液冷却;
        ● 减速箱的润滑、冷却系统,
        如: 德国ZF减速箱、意大利BF减速箱及自制减速箱、齿轮箱等。
        (二)、功能及特性
        ● 控制系统采用液晶全中文(或全英文)电脑控制器,操作简单、直观;
        ● 具有“固定温度”和“室温同调”两种控制方式,用户可根据实际需要任意选择;
        提供多种保护功能和无源报警端子,将故障信号反馈给机床的CNC数控系统,对机床实施保护,避免机床损坏;
        ● 提供机外启动端子,易于实现机床与油冷机的联动控制;
        ● 防止CNC机床的主轴因油温变化而影响加工精度;
        ● 防止CNC机床的主轴中心偏移或热变形,延长机床使用寿命;
        ● 防止油温过高引起油质恶化,保持油粘度特性,稳定油压,避免油震。



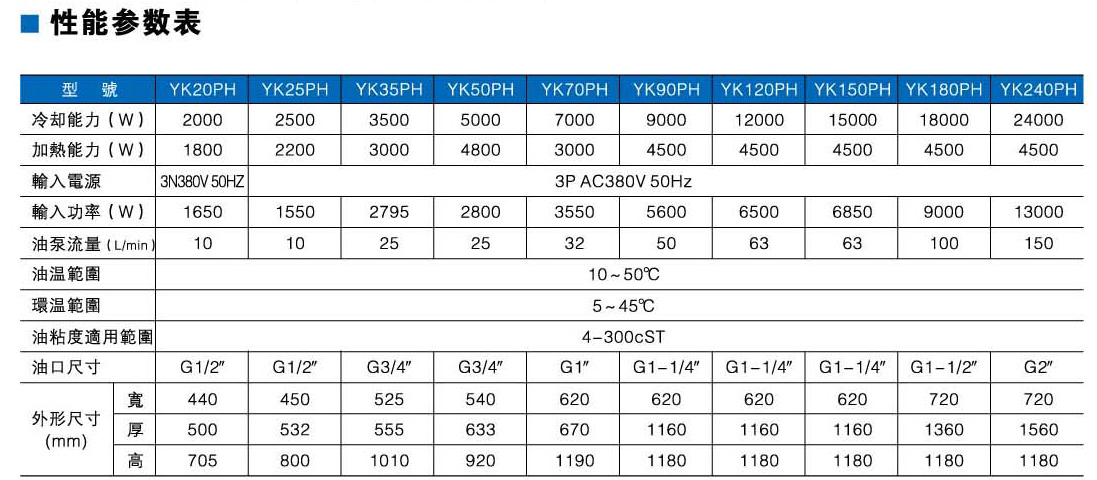

        选型方法:
        主轴冷却用精密油冷却机选型方法:
        (1)、油温:主轴冷却油温应在20~30℃左右(环境温度约30℃);
        (2)、油压:主轴冷却需要的供油压力在0.3~0.5MPa左右;
        (3)、主轴发热功率的计算:
        P热= P电机●η
        P热 ―――― 主轴发热量    kW
        P电机――――主轴电机功率   kW
        η ―――― 主轴热损失效率
        对于一般机械主轴可按热损失η=5~8%来计算;
        对于高速电主轴可按热损失η=20~30%来计算。
        示例:某机床主轴电机的功率为22kW,系普通机械主轴,试估算机床主轴的发热量:
        P热=22x(5%~8%)=1.1~1.76kW
        通过查油冷机曲线图:
        YK-20C在油温30℃,环境温度30℃ 时的制冷量为1.9kW,大于主轴发热功率1.76kW,满足要求;在供油压力为0.3MPa时,流量为16L/min。
        2、   液压站选用精密油冷却机选型方法:
        (1)、油温:液压站油温应工作在30~50℃左右(环境温度约30℃);
        (2)、油压:液压站冷却循环所需要的供油压力在0.3~0.5MPa左右;
        (3)、根据液压站油泵功率计算发热功率:
        P热= P电机●η1●η2●η3
        P热 ――――发热量  kW
        P电机――――液压站电机总功率  kW
        η1 ――――轴效率,取值70%~80%
        η2 ――――电机的载荷比,根据不同工况取值
        η3 ――――热损失效率,取值70%~85%
        对于液压泵连续工作在高压状态的液压站,估算时η值取上限值。
        例:某液压站油泵功率为9 kW,工作20分钟,停机(或低压待机)10分钟,则发热量为:
        P热= P电机●η1●η2●η3 =9×80%×(20/30)×80%=3.84 kW
        (4)、根据油箱的油温上升速率推算发热功率
        P热= CP ●ρ●Vs●ΔT/t
        P热     发热功率  kW
        1kW=860kcal/h ,  1 kcal/h =1.16×10-3 kW
        CP   定压比热容   kJ●℃ ,液压油的定压比热容1.9674 kJ●℃
        ρ   比重(密度) kg/L  ,冷却用油的比重为0.876 kg/L
        Vs     总油量   L
        ΔT   温升   ℃
        t    时间    S
        例:一个液压站总油量为200L,正常工作时10分钟油温从25℃升到了35℃。则液压站的发热量为:
        P热= CP ●ρ●Vs●ΔT/t = 1.9674 ×0.876×200×(35-25)/(60×10)=5.745 kW
        根据冷却机的选型原则:精密油冷却机的制冷量应大于发热量的20~30%。
        故选用:制冷量为7kW的油冷却机。
        (三)、管道阻力计算方法
        当油管路尺寸已确定后,请按下列计算式算出管道阻力。
        管道阻力:△P=0.595×ν×Q×L/D4
        (用于普通液压油、润滑油)
        P:管道阻力(MPa)
        ν:油液运动粘度(mm2/s)             Q:流量(L/min)
        L:管道长度(m)                     D:管道内径(mm)
